安裝橋架的步驟方法解析，橋架穿樓板防火封堵做法圖解
暫無圖片。
做法示例

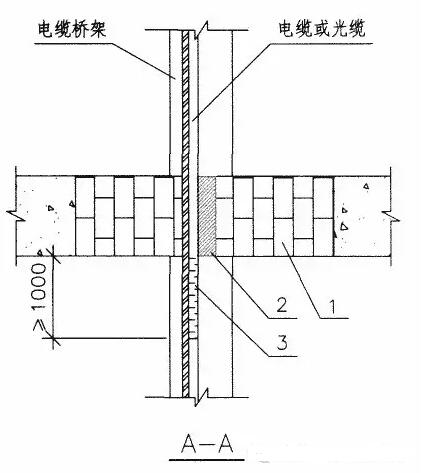

圖1 電纜橋架穿樓板防火板封堵
1-耐火隔板 2-防火堵料（防火泥） 3-支架 4-礦棉或玻璃纖維 5-耐火板或鋼板 6-防火涂料

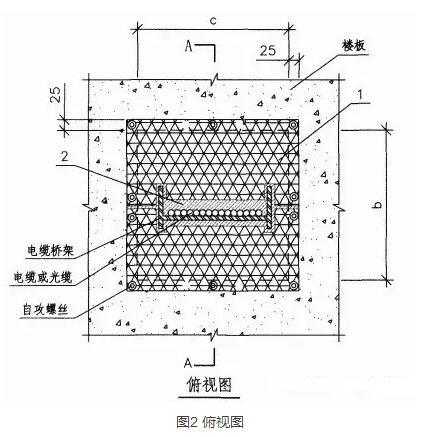

圖2 俯視圖

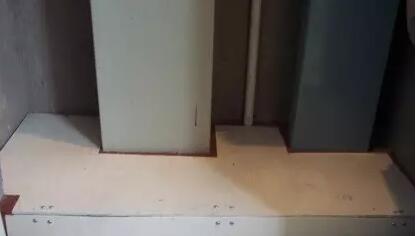

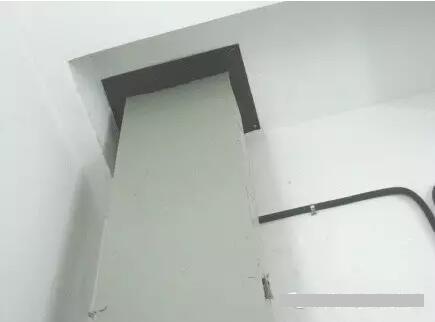

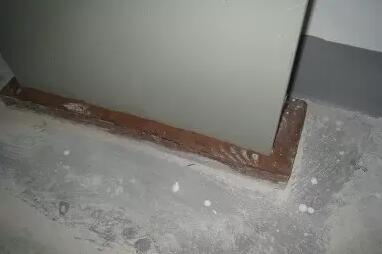

圖3 橋架外防火效果

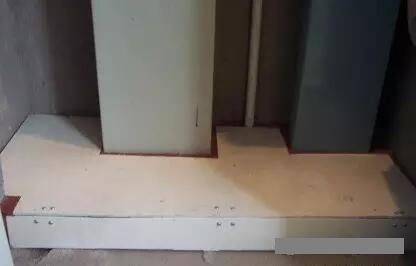

圖4 橋架頂板防火效果
圖5 電纜豎井無機堵料防火封堵
1-輕質膨脹型有機防火堵料（防火包） 2-柔性有機防火堵料（防火泥） 3-防火涂料
圖6 防火板材料的耐火等級應達到一級

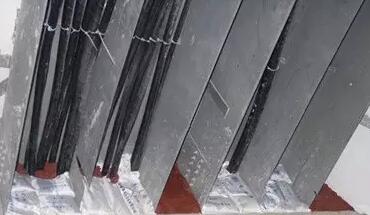

圖7 橋架內部防火效果（1）
圖8 橋架內部防火效果（2）
基本要求
1、本辦法僅電纜橋架穿樓板的防火封堵做法推薦。
2、其他部位孔洞宜設置防火封堵有：
電纜由室外進入室內入口處；電纜進出豎井的出入口處；電纜引至電氣柜、盤或控制屏、臺的開孔部位；電纜穿隔墻、樓板的孔洞處；主控制室或配電室與電纜夾層之間；跨越防火分區以及豎井跨越樓層的電線管兩端管口處；其他需要設置的地方。
3、電纜及絕緣電線穿鋼管布線時，應在樓層間預埋鋼管，布線后應在兩端鋼管管口空隙用防火堵料隔離。
4、耐火隔板采用礦棉半硬板（Ef-85 型耐火隔板）或6mm及以上鋼板。
5、上下防火板夾層空間內可用巖棉或阻火包填塞，防火板間隙用防火泥封堵。
6、橋架孔洞邊設置1.5MM 厚鋼板做方形套管，套管高度為高出地面3CM，或設置一圈3CM 高2CM厚的素混凝土阻水圈。
7、橋架內部也應用防火材料上下層隔離。電纜穿套管過防火封堵層，套管端口用防火泥填塞。橋架內部可設支架上布防火板或將下層防火板加工成圖（15）形狀，內塞防火包如圖（7）。
8、母線穿樓板防火封堵做法可參照橋架防火封堵工藝。
9、橋架蓋板要求穿樓板處應斷開。
專用防火封堵材料
做法示例
1、防火包/阻火包性能指標
外觀、松散密度、耐水性、耐油性、抗壓強度、抗跌落性、耐火性能
包體完整無破損 0.6×103kg/m3 ≥3d R≥0.05Mpa 一級防火封堵材料耐火極限≥180min
2、防火泥性能指標
|
外觀 |
密度 |
耐水性 |
耐油性 |
腐蝕性 |
耐火性能 |
|
塑性固體，具有一定柔韌性 |
≦2.0×103Kg/m3 |
≧3d，無溶脹 |
≧3d，無溶脹 |
≧7d |
一級防火封堵材料耐火極限≧180min |
3、防火材料耐火等級為三級
一級≥180min180min＞二級≥120min 120min＞三級≥90min
圖9 阻火包
圖10 防火泥
施工方法
1、阻火包：電纜豎井,用阻火網、防火隔板或鐵板做支墊，將防火包，阻火包平鋪于墊上，壘成隔層，電纜隧道和電纜溝根據國內電纜隧道和電纜豎井的有關間距規定，在需要設置隔墻處，將防火包，阻火包壘成防火墻即可。必要時可用角鋼做成支架以方便封堵。
2、防火泥：
（1）將有機防火堵料取出揉成團狀，若氣溫過低，可將堵料連同包裝置于40-70 攝氏度的溫水中加熱再進行操作。
（2）需封堵的孔洞，封堵前需要清掃干凈。
（3）將堵料均勻地鋪、嵌、填于孔洞縫隙中，對于較大的孔洞，可先用防火網作骨架，以增加強度。
施工過程圖片示意
圖11 孔洞邊收齊
圖12 大孔洞用樓板同標號砼修補

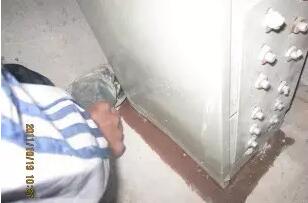

圖13 防火泥封堵
圖14 防火泥刮平
基本要求
1、橋架吊線安裝、固定牢固。橋架前后左右預留10-15mm空隙，余采用與樓板同耐火強度的砼補洞。
2、測量孔洞尺寸，按孔洞尺寸準備角鋼和防火板，四周至少多出25mm。
3、在樓板下方用膨脹螺栓固定防火板。
4、在防火板上填塞防火包或速固型無機防火堵料。
5、在樓板和防火堵料上面再安裝一塊防火板。
6、在電纜與防火板縫隙內填塞防火堵料（防火泥）。
7、采用速固型防火堵料時，可取消上側的防火板。
8、橋架內下層防火板上填塞阻火包，與樓板齊，中間填塞防火堵料，上層防火板與電纜間的縫隙用防火泥密封。
過程做法細節展示

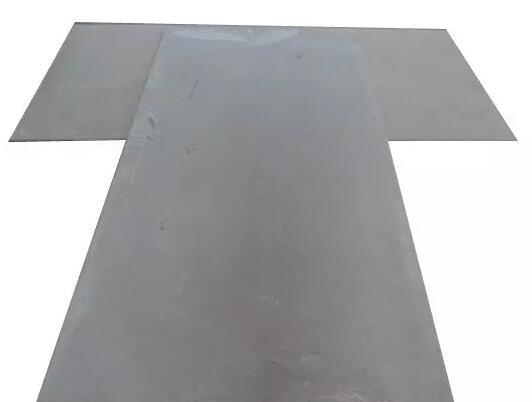

圖15 防火板加工
圖16 支模板澆砼

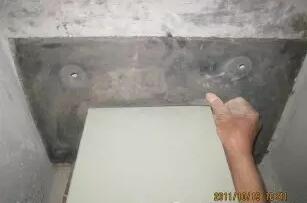

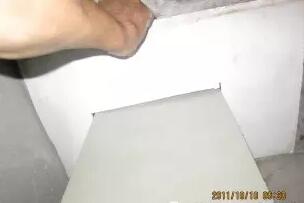

圖17 下防火板安裝

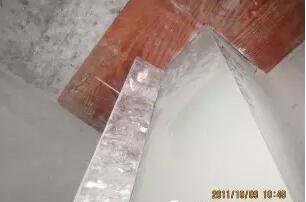

圖18 下防火板收邊
圖19 上部收口細部效果（套管加防火泥）
圖20 電纜加防火板下收口
圖21 上部收口細部效果圖（防火板加防火泥）
